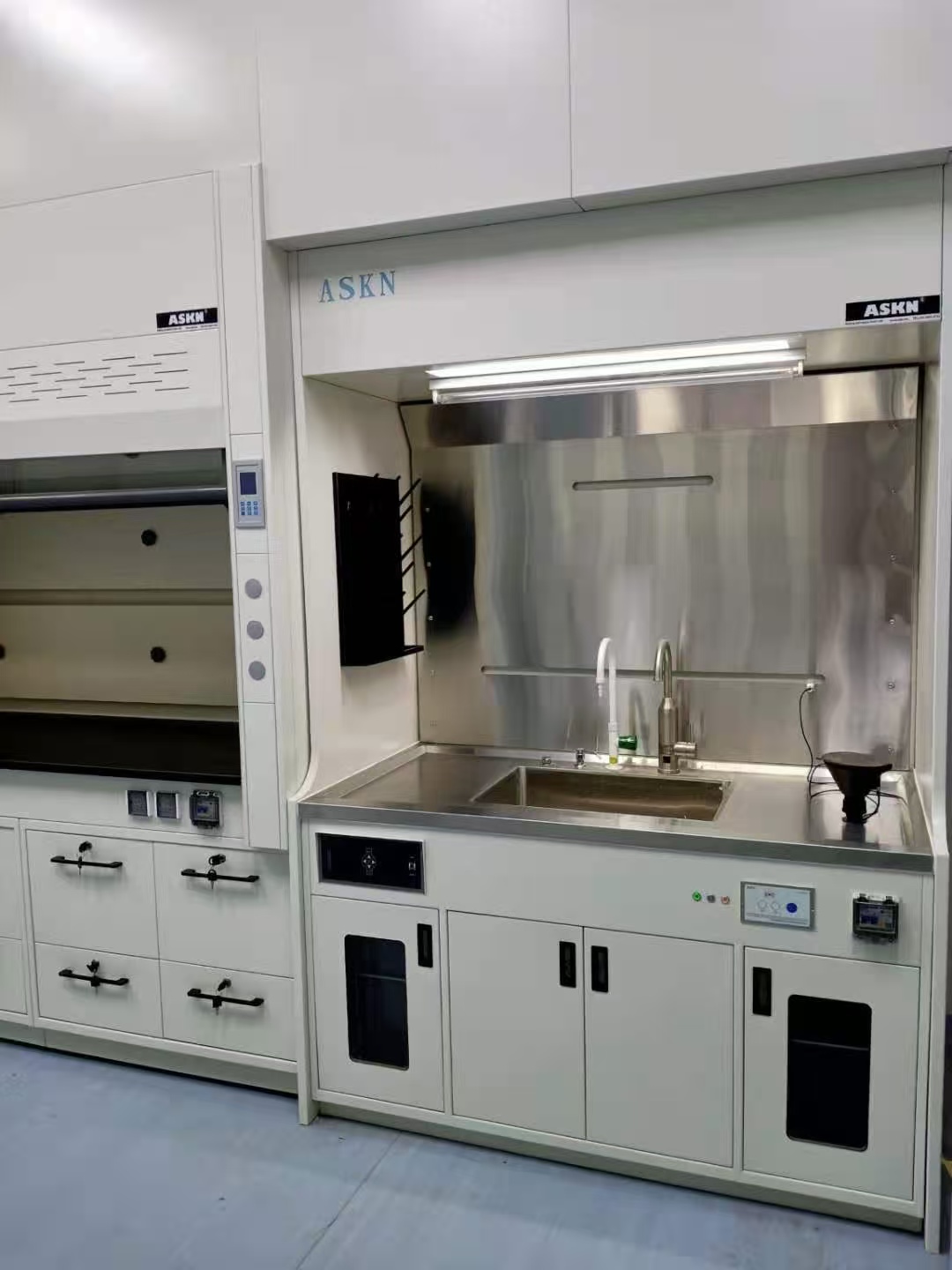

洗滌臺通風柜

　　尺寸

　　長*寬*高:常規或根據現場空間定制

　　排風量

　　1500m3/h

　　工作面風速

　　≥0.5m/s(門打開時實測)

　　結構要求

　　采用整體組合式柜體，獨立水、電、管線系統容納柜設計

　　下柜體模塊

　　柜體

　　1.材質:冷軋碳鋼板

　　2.表面處理:表面噴涂防腐蝕環氧樹脂

　　門板

　　1.材質:冷軋碳鋼板

　　2.表面處理:表面噴涂防腐蝕環氧樹脂

　　拉手

　　SUS304不銹鋼

　　氣流板

　　采用抗腐蝕板，須使排氣分布均勻、無死角，確保不同比重之氣體均能有效排除

　　上柜體模塊

　　臺面

　　洗滌臺臺面:采用1.2mmS304不銹鋼板,經沖壓、折彎制作而成具有防銹蝕、防腐蝕，容易清潔、經久耐用、**的承重性等特點

　　照明

　　采用防爆日光燈，隱藏于頂板上，不與通風柜內氣流接觸，易更換，且頂部的軟連接可起到泄爆作用

　　視窗

　　1.采用防爆玻璃，視窗可手動作上、下開啟

　　2.內部須配備垂直平衡裝置，視窗可停留在上下方向上任意位置

　　3.視窗上開至少一個工位的手套口(8B1532)，并配一副耐腐蝕手套

　　插座

　　220V/10A插座2個/臺

　　操作門

　　柜體操作門開啟高度≥600mm

　　抽風模塊

　　風機

　　1.采用耐腐蝕PP風機、PP風管

　　2.配備風閥，風閥壽命≥1年

　　出風口

　　采用標準直徑300mm的PP風管

　　清洗模塊

　　洗滌池

　　配置洗滌池、水龍頭等，所有管路、連接件等選配和安裝，下柜體拉籃柜內設有10L廢液桶裝置，水槽尺寸:長度≥300mm,寬度≥300mm，深度≥200mm，須配過濾網

　　洗滌臺標準配置

　　電熱龍頭、純水龍頭、皂液器、按壓臺控下水開關、水池超聲波控制器、通風控制面板、電路控制器、液位控制器等;

　　控制系統

　　操作面板

　　采用按鍵式電子操作面板

　　配置功能

　　1.操作面板可控制風機啟停

　　2.具備調節風量、風速功能

　　3.具備實時顯示風機狀態、風速功能

　　4.具備過載、短路、漏電等保護功能
